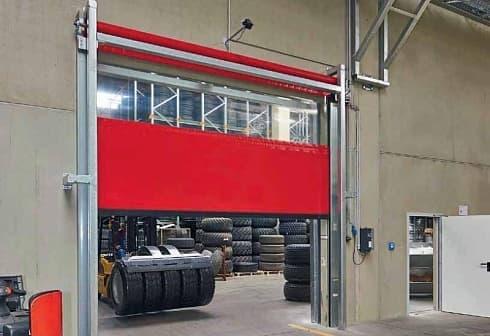

Ворота Hormann V 6030 SEL с системами SoftEdge и Anti-Crash

Ворота для внутреннего и наружного применения Hormann V 6030 SEL с системами SoftEdge и Anti-Crash

Надежная защита от ветра и наездов на участках с повышенным движением

Модель V 6030 SEL предназначены не только для внутреннего, но и для наружного применения (в качестве въездных ворот).
Так как столкновение погрузчиков с наружными конструкциями происходят чаще, чем с внутренними — такие изделия требуют
специальной защиты. Кроме того, благодаря быстродействию ворот ускоряются
производственные процессы и снижаются затраты на электричество.
А система ветрозащиты из пружинной стали позволяет выдерживать воздействия до 100 км/ч.
Принцип работы стандартен для гибких ворот: тонкое полотно из ПВХ наматывается на вал, находящийся под потолком.
Такая конструкция позволяет сохранять максимум полезного пространства в районе проезда и наверху.
Использование управляющего блока FU с частотным преобразователем дает возможность эксплуатировать
изделие в максимально щадящем режиме, продлевая его долговечность.
Безопасность обеспечивает серийно встроенная в конструкцию световая решетка.

Особенности

Скорость срабатывания (при управляющего блока BK 150FU E-1): 2 м/с во время движения на открытие и 0.8 м/с при закрытии.



Защита от ветра (класс 2 в соответствии с евростандартом EN 12424) обеспечивается
установкой системы из пружинной стали (специальные планки и сдвоенные боковые ролики).
Также она позволяет обеспечить тихоходность работы всей конструкции.
В качестве опции — возможно исполнение изделия с напольным профилем из алюминия.
Такая доукомплектация повышает защиту от ветра до класса 1 (согласно евростандарту DIN EN 12424).
Безопасность работы достигается применением световой решетки с функцией самоконтроля, встроенной в механизм боковых элементов.
Она способна осуществлять контроль в зоне закрытия до высоты в 2500mm.
Решетка мгновенно тормозит движение полотна, если в зону срабатывания попадает человек либо техника.
Это позволяет соблюдать требования евростандарта DIN EN 13241-1 и избавляет от необходимости
закупать дополнительное оборудование (световой барьер или предохранитель).
От поломок при возможных наездах (и связанных с ними простоев и дорогостоящего ремонта)
защищает особо прочный резиновый напольный замыкающий профиль SoftEdge.
С целью дополнительной защиты в него встроен выключатель FunkCrash.
Он обеспечивает мгновенную остановку передвижения промышленных ворот, если
после столкновения напольный профиль вдруг выскочит из направляющей.
Таким образом обеспечивается выполнение требований евростандарта безопасности DIN EN 13241-1.
Конструкция привода оборудована встроенным устройством автоматического закрытия (специальной рукояткой).
В качестве опции — при отключении электричества существует возможность аварийной ручной цепной деблокировки
ворот и автоматического открытия с использованием бесперебойника USV.
Помимо наматывающего вала из прецизионной трубы, конструкция дополнена натяжным механизмом для полотна
(устанавливается позади отвинчиваемого кожуха) — что позволяет обеспечить безопасное передвижение.

Габариты:

До 5000х6000 мм ШхВ (для средних и больших проемов).

Полотно

Завеса для V 6030 SEL Hormann производится из материала ПВХ с тканевым армированием.
На высоте 1300mm размещается прозрачная смотровая полоса (со стандартной шириной — 900mm).
Толщина полотна — 1,5mm, толщина смотровой полоски — 2mm. Можно заказать изделие без смотровой полоски.
Выбор цветов ограничен пятью вариантами:

Привод

Фланцевый электропривод, которым оборудуется модель оснащен электромагнитным тормозом,
улавливающим механизмом (встроенным), цифровым выключателем и функцией аварийного открытия
(при помощи рукоятки). Мощность — 1,1 кВт, напряжение при входе — 230В, 50 Гц. Защита — IP 54.
Возможно лево- или правостороннее размещение.

Управляющий блок

Однофазная модель управляющего блока — BK 150 FU E H. Поставляется в пластиковом шкафу 200×200×400mm (ШхГхВ).
Оборудован преобразователем частот, семи-сегментным дисплеем с индикацией, регулировкой конечных положений (электронный тип),
пленочным выключателем с режимами «Открытие-Стоп-Закрытие» и клавишей выключения при аварийных ситуациях.
Также в комплектации — устройство автоматического закрытия и кабель с евровилкой (модель CEE).
Устройство оборудовано защитой Anti-Crash с ручным вводом в рабочее состояние после наезда, либо специальной конструкцией,
позволяющей заправить полотно после выскакивания в направляющие.
