Скоростные Ворота Hormann HS 5015 Acoustic

Ворота Hormann HS 5015 Acoustic H со звукоизоляцией и H-направляющей (высоковедущей)

Скоростные ворота для предприятий с особыми требованиями к уровню шума

Для многих компаний актуальны требования, касающиеся уровня шума при производстве.
Чтобы довести показатели до требуемых законодательством отметок — применяются спецсредства
(защитные наушники, кожухи, экраны, перегородки и пр.). Достаточно эффективным способом понизить
шум является установка звукоизоляционных секционных скоростных ворот Hermann.
Модель HS 5015 Acoustic H позволяет повысить коэффициент звукоизоляции на предприятии до 31 dB.
Это достигается использованием полых профилей из алюминия (строительная глубина — 42mm),
внутри которых располагаются изоляционные перегородки из ПВХ (5mm), а остальное пространство (30mm)
заполнено звукоизоляционным материалом — вспененным пористым полиуретаном.
Стыки секций также заполняются изолирующим материалом, что в комплексе с более быстрым,
чем в обычных воротах открывание/закрыванием полотна, — дает возможность обеспечить максимальное
шумопоглощние в пространстве между помещениями (или между цехом и открытым пространством).

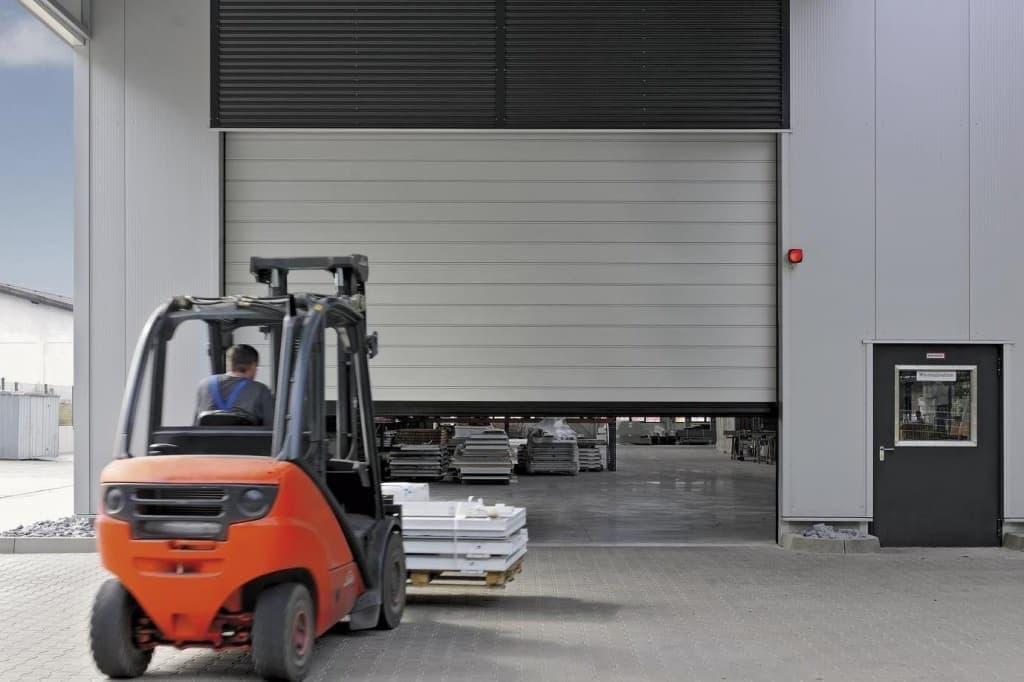

Благодаря конструкции секционных ворот (вертикальное открытие, полотно уходит под потолок)
сохраняется максимум свободного пространства и имеется возможность подъезжать практически вплотную к въезду.

Особенности

Скорость срабатывания у этих ворот стандартна для всей серии и составляет: 1.5/2 м/с при открытии и 0.5 м/с при закрытии.
Класс ветроустойчивости: 4. Термоизоляция: отсутствует. Управление осуществляется при использовании частотного преобразователя.
Возможно к установке внутри помещений и в качестве конструкций ведущих наружу.
Диапазон температур, при которых возможно использование: от +5 до +40.
Эксплуатация в иных температурных режимах — требует предварительной консультации.
Остекление для данной модели невозможно, цветовой оттенок в стандартном исполнении
натуральный цвет анодированный алюминий: C0, поверхность секций гладкая.
Опционно — возможна окраска в один из 200 оттенков каталога RAL (кроме люминесцентных).
Ширина секций — 225mm. Дополнительно на направляющих шинах имеется изоляционное уплотнение (10mm) из вспененного полиуретана.

Конструкция

Для установки применяются направляющие типа H (высоковедущие, требующие широкой перемычки над проемом).
Изготавливаются из цинкованной стали, в зоне закрывания — устанавливается предохранительная
световая решетка (элемент безопасности), препятствующая столкновению створки и попавшего в зону
срабатывания автоматики человека или предмета. Решетка способна контролировать пространство до высоты 2500mm.
Передвижение полотна осуществляется с использованием износостойких ремней и противовесов.
Плавное и точное ведение выполняется боковыми роликами из пластика.
Для аварийного открытия (при отключении света) предусмотрен механизм ручной цепной разблокировки (цепь длиной 10000mm,


устанавливается по периметру изделия). Для установки обязательно требуется крепление к потолку!



Габариты:



Максимально возможная ширина и высота — 5000mm. Требуемый размер перемычки — не меньше 1000mm.



Автоматика



Используется фланцевый электропривод, оборудованный электромагнитным тормозом,
цифровым концевым включателем и улавливающим устройством встроенного типа.
Располагаться может справа или слева. Показатели мощности — 1,5 кВт, тип питания — 400 В (трехфазный ток), защита класса IP 54.



Управляющий блок

Трехфазная модель управляющего блока: AK 500 FUE-1



Поставляется в пластиковом шкафу 230×200×460mm (ШхГхВ).
Оборудован преобразователем частот, индикацией дисплея, регулировкой
конечных положений (электронный тип), пленочным и главным выключателями,
а также клавишей выключения при аварийных ситуациях.
Также в комплектации — механизм автоматического закрытия,
кабель с евровилкой (модель CEE), беспотенциальные контакты — 3 шт.



Оборудованный частотным преобразователем управляющий блок не только увеличивает
скорость работы створки, но и снимает избыточную нагрузку с механических узлов,
существенно продлевая работу изделия.

Варианты управления

Помимо стандартных вариантов — пульта и клавишного выключателя, а также тягового шнура и датчика бесконтактного открытия,
есть возможность установить радарный датчик. Он способен распознавать не только объекты, попадающие в зону его действия,
но и направление их движения (высокочастотное излучение на частоте 24 ГГц отражается от движущихся предметов).
Если устройство распознает что кто-то или что-то приближается — оно посылает импульс на открывание полотна.
Таким образом радар применяется как командное устройство для скоростных моделей.
Усовершенствованный вариант радара — Лазерный 3D-сканер Scanprotect (вместо радиоимпульса используется лазерный луч).

Серийная поставка с завода Hormann включает:

1. Счётчик циклов.

2. Счётчик смены нагрузки.

3. Счётчик времени, проведённого конструкцией в движении.

4. Настройка сервисного режима.

5. Автоматическое закрывание при окончании максимально допустимого времени открытия (регулируется).

6. Диагностика и индикация неисправностей.
